Методические указания по модернизации жилого дома

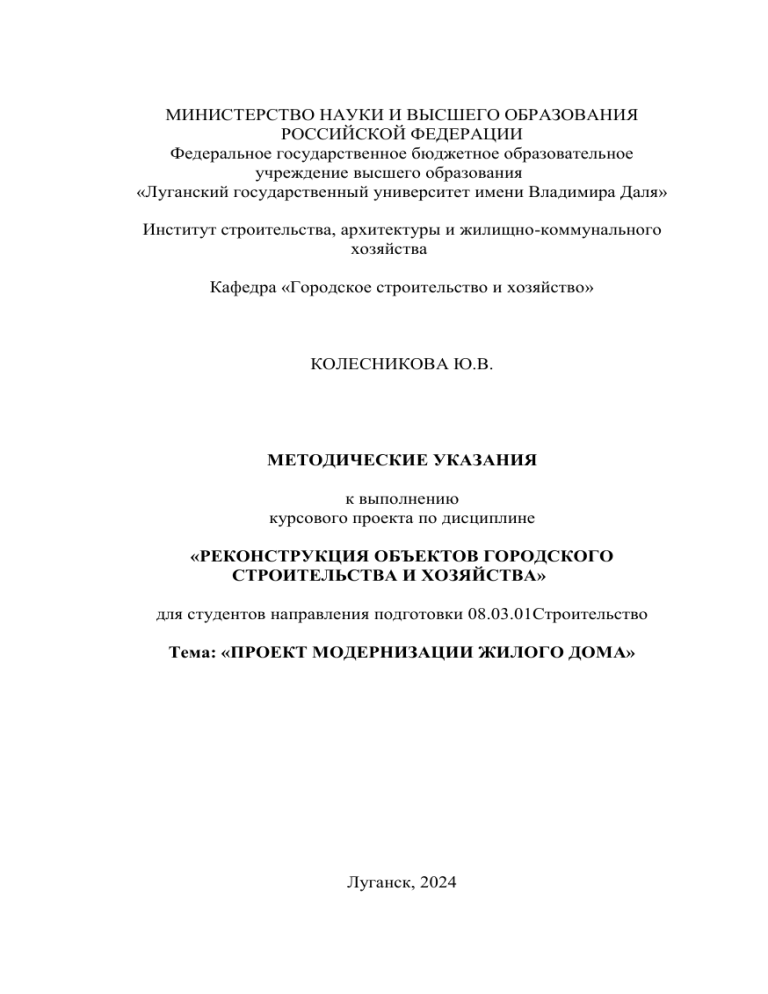

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Луганский государственный университет имени Владимира Даля»
Институт строительства, архитектуры и жилищно-коммунального
хозяйства
Кафедра «Городское строительство и хозяйство»
КОЛЕСНИКОВА Ю.В.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к выполнению
курсового проекта по дисциплине
«РЕКОНСТРУКЦИЯ ОБЪЕКТОВ ГОРОДСКОГО
СТРОИТЕЛЬСТВА И ХОЗЯЙСТВА»
для студентов направления подготовки 08.03.01Строительство
Тема: «ПРОЕКТ МОДЕРНИЗАЦИИ ЖИЛОГО ДОМА»
Луганск, 2024
УДК 69.059.35
ББК 38.711
Рекомендовано к изданию Ученым советом
ФГБОУ ВО «Луганский государственный университет
имени Владимира Даля»
(протокол № _____________ г.)
Методические указания к выполнению курсового проекта по
дисциплине «Реконструкция объектов городского строительства и
хозяйства» для студентов направления подготовки 08.03.01
Строительство (электронное издание)/Сост.: Колесникова Ю.В. –
Луганск: Изд-во ЛГУ им. В. Даля, 2024. – 35 с.
Рецензент:
Засько В.В., кандидат технических наук, доцент, заведующий
кафедры «Проектирование и технологии строительства» Института
строительства, архитектуры и жилищно-коммунального хозяйства
ФГБОУ ВО «Луганский государственный университет имени Владимира
Даля».
Методические указания предназначены для студентов,
обучающихся по направлению 08.03.01 Строительство (всех форм
обучения). В методических указаниях изложены краткие теоретические
сведения, исходные данные и требования к выполнению курсового
проекта.
© Колесникова Ю.В., 2024 год
© ФГБОУ ВО ЛНР «ЛГУ им. В. ДАЛЯ», 2024 год
2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………....................
1
Цель курсового проекта……….………………...............
2
Оформление курсового проекта………………………..
3
Общие сведения…………………………...........................
3.1 Нормативные требования при переустройстве зданий …
4
Содержание разделов расчетно-пояснительной записки
и графической части
5
Расчетная часть……………………………………………
5.1 Определение технического состояния здания………….
5.2 Теплотехнический расчёт ограждающих конструкций…
5.3 Конструктивные особенности теплозащиты наружных
стен
6
Определение технико-экономических показателей ……
ЗАКЛЮЧЕНИЕ (ВЫВОДЫ)…………………………………….
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ ......................
ПРИЛОЖЕНИЯ…………………………………………………..
Приложение А……………………………………………
Приложение Б……………………………………………
Приложение В……………………………………………
Приложение Г……………………………………………
3
4
4
5
7
8
13
14
14
15
18
21
22
22
24
26
27
31
34
ВВЕДЕНИЕ
Методические
указания
предназначены
для
студентов
строительных специальностей, выполняющих курсовые проекты, темой
которых является реконструкция жилых зданий. Основной задачей
проектирования в этих случаях является, как правило, реконструкция
жилых домов первых массовых серий (50–70 гг. XX в.), поэтому в
указаниях этим домам уделяется основное внимание.
При использовании методических указаний следует различать два
основных ключевых понятия по характеристике переустройства здания –
модернизацию и реконструкцию.
Модернизация жилого дома – приведение к современным
требованиям его объёмно-планировочных решений и архитектурных
качеств (в результате частичной перестройки с осуществлением
перепланировки квартир, секций, этажей или нежилых помещений, в том
числе с изменением их функционального назначения), а также
конструктивно-технических и инженерно-технических решений без
изменения объёма жилого дома (кроме увеличения объёма за счёт
пристройки лифтов, мусоропроводов и мусорокамер).
Реконструкция жилого дома – переустройство жилого дома с
целью совершенствования его объёмно-планировочных решений и
архитектурных качеств с осуществлением перепланировки квартир и
секций, в том числе с изменением их функционального назначения, а
также конструктивно-технических и инженерно-технических решений с
учётом современных требований при изменении объёма жилого дома
путём пристройки новых объёмно-планировочных элементов, в том
числе квартир или их помещений, лестнично-лифтовых узлов,
помещений нежилого назначения, а также надстройки (в том числе
мансардным этажом) или разборки частей жилого дома
1 Цель курсового проекта
Цель
архитектурно-конструктивного
проектирования
реконструкции здания – устранить «моральный» износ их объемнопланировочных решений, приводящий к резкому снижению
потребительской стоимости морально устаревших домов и квартир, а
также физический износ, приводящий к снижению прочности и
долговечности конструкций.
За последнее время существенно возросли требования к
эксплуатационным качествам ограждающих конструкций. Поэтому при
4
проектировании зданий должны предусматриваться мероприятия по
повышению тепло-, звуко- и гидроизоляции ограждающих конструкций.
Соответственно, целью курсового проекта является приобретение
методов, навыков и способов приведения к современным требованиям
объёмно-планировочных, конструктивно-технических и инженернотехнических решений зданий жилых домов первых массовых серий.
В процессе выполнения курсового проекта студенты должны:
− освоить выбор конструктивных решений, в наибольшей степени
соответствующих реконструируемому зданию, с учетом времени его
эксплуатации;
− освоить специфику графической подачи, принятую в практике
проектирования реконструкции, применив ее в графической части
курсового проекта;
− дать технико-экономическую оценку объемно-планировочной
модернизации или перепрофилированию, принятыми в курсовом
проекте.
2 Оформление курсового проекта
В составе задания на курсовой проект каждый студент получает
конкретное индивидуальное планировочное решение здания (секции) и
указания о задачах его реконструкции.
Курсовой проект состоит из графической архитектурнопланировочной и конструктивной части проекта на (1–2 листах) А1
формата и пояснительной записки к ней. Пример оформления титульного
листа пояснительной записки приведён в приложении А.
Пояснительная записка должна быть выполнена с использованием
компьютера на одной стороне листа белой бумаги формата А4 через
полтора интервала. Цвет шрифта должен быть черным, шрифт – Times
New Roman, размер 14. Текст следует печатать, соблюдая следующие
размеры полей: правое – 15 мм, верхнее и нижнее – не менее 20 мм, левое
– 30 мм. Текст должен быть отформатирован по ширине страницы без
применения автоматического переноса слов, первая строка с абзацным
отступом 1,25 мм.
На формате чертежа, в правом нижнем углу выполняют основную
надпись в соответствии с ГОСТ Р 21.101-2020. Основная надпись, и
рамка чертежа выполняется сплошными толстыми основными и
сплошными тонкими линиями по ГОСТ 2.303-68. Содержание и размеры
граф основной надписи должны соответствовать рис. 1.
5
Рисунок 1- Основная надпись по ГОСТ Р 21.101-2020
6
В графах основной надписи указывают:
(1) – Обозначение документа (текстового, графического, основного
комплекта рабочих чертежей), например: КП.Д.ГСХ.01.01.000 АС
где КП – курсовой проект, Д – форма обучения (Д- дневная, З – заочная)
ГСХ – специальность, 01 – вариант студента, 01 – номер листа,
000 – резерв шифрования (у всех 000), АС – марка комплекта чертежей.
(2) – Наименование предприятия, составной частью которого является
сооружение (здание), или наименование микрорайона в учебных целях –
наименование дисциплины, Реконструкция объектов ГСХ
(3) – Наименование сооружения (здания); 5-этажный жилой дом
(4) – Наименование размещенных на данном листе изображений (они
должны в точности соответствовать тем, что находятся на чертеже). (Что
касается текстовых указаний, таблиц, которые относятся к
изображениям, а также спецификаций, то они не указываются);
Фасад 1-4, План 1 этажа, Разрез 1-1, Узел 1, Узел 2
(5) - Наименование документа и/или изделия;
(6) – «У» (условное обозначение стадии «Учебная документация»);
(7) – Порядковый номер листа или страницы. (На тех документах,
которые содержат всего один лист, эта графа не заполняется);
(8) – Общее число листов документа (данная графа заполняется только
на первом листе);
(9) – Различительный индекс или наименование организации, которая
разработала документ, ИСА и ЖКХ Кафедра ГСХ гр.С-421
(10) – Характер работы («Разработал», «Проверил» «Нормоконтроль»,
«Утвердил»).
(11), (12), (13) – Дата подписания, подписи и фамилии должностных лиц,
указанные в графе 10.
(14), (15), (16), (17), (18), (19) – Таблица изменений – не заполняется.
3 Общие сведения
Изменения объемно-планировочных решений зданий при
реконструкции преследуют цели повышения потребительской ценности
квартир мерами, повышающими их комфортность, но решаются
различными методами в зависимости от типа зданий.
В
полносборных 5-этажных домах
первого
периода
индустриального домостроения (1957–1964 гг.) цель реконструкционных
мероприятий – устранить функциональные недостатки домов и квартир,
обусловленные чрезвычайной экономичностью их планировки.
7
Главный недостаток этих домов – малая площадь квартир –
устраняется
двумя
различными
путями
организациями
реконструкционного процесса:
1. Площадь квартир наращивается пристройкой эркерных
объемов, надстройкой этажей и мансард и пристройками
дополнительных пролетов по торцам здания (в случаях, когда это
допустимо по условиям застройки). В этих случаях сохраняется
первоначальная структура секции (3–4-квартирная), а объем
реконструкционных работ внутри квартир сводится к устранению
основных недостатков малометражных квартир – проходных комнат и
расширению санитарных и кухонных помещений с установкой
современного оборудования.
2. Наращивание площадей квартир. Этот путь связан с
радикальным преобразованием планировки дома (секции): компоновка
2–3-квартирных секций вместо первоначальной 4-квартирной. Он
реализуется только при условии временного отселения жильцов, но
позволяет существенно преобразовать квартиры: ввести функциональное
зонирование помещений, увеличить их площади и улучшить условия
ориентации квартир.
3.1 Нормативные требования при переустройстве зданий
При реконструкции и модернизации зданий государственного и
муниципального и жилых фондов следует руководствоваться
нормативными требованиями, установленными в СП 54.13330.2022
«Здания жилые многоквартирные» [1]. Каждое отступление
(вынужденное) от нормативных требований должно быть согласовано с
органами по строительству и архитектуре, санитарному и
противопожарному надзору.
Квартиры в социальных домах по современным нормам имеют от
одной жилой комнаты до шести. Основная, наибольшая комната
называется общей, а все остальные – спальнями. Квартиры нормируются
по общей площади (табл. 1).
Таблица 1. Нормативные значения общей площади квартир для
строительства в РФ
Общая
Компактность и тип квартиры
площадь
1
2
3
4
5
6
квартиры, А Б А Б А Б А Б А Б
А
Б
м2
28 36 44 53 56 65 70 77 84 95 103 108
8
Площадь общей комнаты должна быть не менее: в однокомнатной
квартире – 14 м2; в квартире с числом комнат две и более – 16 м2.
В комфортабельных квартирах общая комната может иметь площадь
24…30 м2.
Рекомендуемые габариты общей комнаты с учётом расстановки
мебели: 3,9×4,2 м (16,4 м2), 4,2×4,5 (18,9 м2), 4,5×4,5 (20,2 м2), 5×6 (30 м2).
Минимальная ширина общей комнаты – 3,2 м.
Минимальные размеры помещений квартир по ширине: передняя
– 1,4 м; внутриквартирные коридоры, ведущие в жилые комнаты: 1,0 м;
остальные коридоры – 0,85 м; ванная – 1,5 м; освещенный санузел –
1,7 м; уборная – 0,85 м (глубина при открывании двери внутрь – 1,5 м;
наружу – 1,2 м).
Спальня на 1 человека должна иметь площадь не менее 8 м 2, на
2-х человек – 10…12 м2, для супружеской пары – 13…15 м2, что
позволяет поместить детскую кровать. В более комфортабельных
квартирах спальня на 1–2 человек принимается площадью 12 … 14 м 2,
спальня супругов – 16…18 м2. Площадь спальной комнаты в мансардном
этаже в квартирах с двумя и более комнатами допускается не менее 7 м2
при условии, что общая комната имеет площадь не менее 16 м 2.
Рекомендуемые габариты спальни с расстановкой мебели:
2,25×3,6 м (8,1 м2), 2,5×3,4 м (8,5 м2), 2,5×4,7 м (11,75 м2), 2,9×3,85 м
(11,17 м2), 3,5×3,8 м (13,3 м2), 3,5×4,0 м (14 м2), 2,7×5,1 м (13,77 м2),
4,0×4,0 м (16 м2), 3,75×4,0 м (15 м2), 3,0×5,5 м (16,5 м 2). Минимальная
ширина спальни – 2,25 м, для 2-х человек – 2,5 м, для 3-х человек – 3,0 м.
Все жилые комнаты проектируются непроходными.
Площадь кухни должна быть не менее 8 м2, а в надстраиваемом
мансардном этаже в квартире с двумя и более комнатами не менее 7 м 2.
При этом её пропорции зависят от системы установки кухонного
оборудования.
Рекомендуемые габариты кухонь с расстановкой мебели: 2,7×3,0
м (8,1 м2), 2,8×3,2 м (9,0 м2), 2,5×3,75 м (9,4 м2), 2,1×4,3 м (9,0 м2), 3,6×4,3
м (15,5 м2).
При особых условиях в процессе реконструкции и модернизации
допускается проектировать в однокомнатных квартирах кухню-нишу
(кухню) площадью не менее 5 м2. Глубина ниши от 0,7 до 1,1 м.
Ширина коридоров в квартире должна быть не менее 1,1 м
(в подсобных помещениях – 0,85 м). Ширина передней принимается не
менее 1,4 м.
9
Хозяйственные встроенные шкафы и кладовые устраивают в
передней, коридорах, в кухне. Размеры кладовых – 0,9×1(1,5) м, глубина
шкафов – 0,6 м.
Размеры санитарных помещений зависят от квартиры и габаритов
оборудования. Устраиваются раздельные или совмещённые (в
однокомнатной квартире) санузлы. Различные варианты санитарных
помещений приведены в своде правил [3].
В квартирах в двух уровнях проектируют внутриквартирные
лестницы с шириной марша не менее 0,9 м и уклоном не более 1:1,25.
Площади открытых помещений квартиры нормы не
ограничивают.
Таблица 2. Рекомендуемые размеры летних помещений квартиры
Наименование
Размер в плане, м
Балкон консольный
Балкон угловой
Балкон-лоджия
Лоджия западающая
Лоджия выступающая
Веранда
Терраса
0,9(1,05)×2,7(3,0)
1,1(91,2)×2,7(3,0)
1,4(1,5)×3,0(4,5)
1,2(2,0)×3,0(4,5)
2,0×6,0
1,2(1,3)×3,0(6,0)
3,0 (3,6)×4,5 (6,0)
В жилых зданиях с отметкой пола верхнего этажа от уровня
планировочной отметки земли 14 м и более следует предусматривать
лифты. Допускается не предусматривать лифты при надстройке
пятиэтажных жилых зданий мансардным этажом при отметке пола
надстраиваемого этажа не более 16 м.
Ширина площадки перед лифтом должна быть не менее: 1,2 м –
для пассажирских лифтов грузоподъёмностью 400 кг; 1,6 м – то же,
грузоподъёмностью 630 кг с кабиной шириной 2100 мм и глубиной 1100
мм; 2,1 – то же, грузоподъёмностью 630 кг с кабиной шириной 1100 мм
и глубиной 2100 мм.
Машинное отделение лифтов не допускается располагать
непосредственно над жилыми комнатами, а также смежно с ними. Шахты
лифтов не должны быть размещены смежно с жилыми комнатами.
Лифты располагают при реконструкции или модернизации зданий
в ограждённых сетками шахтах, если имеются пролёты между маршами,
10
в глухих шахтах из кирпича или железобетона, в соседних с лестницами
помещениях переустраиваемых квартир, а иногда в специальных
пристройках, особенно при одновременном переустройстве самих
лестниц. Устраивают также каркасно-подвесные лифты.
Мусоропроводы следует предусматривать в жилых зданиях с
отметкой пола верхнего этажа от уровня планировочной отметки земли
11,2 м и более. Места для стволов мусоропроводов выделяют обычно в
пределах лестничной клетки, при этом её проектируют шириной 1,6 м.
Более сложно размещать мусорокамеры с минимальным размером 1×1 м
и площадью от 1 м2 до 2,2 м2, и имеющие изолированный вход в пределах
первого этажа. Если не удаётся устроить камеру в объёме самой
лестничной клетки или лифтовой пристройки к ней, то для этого
отводится полностью или частично соседнее с лестничной клеткой
помещение. Мусоросборочную камеру не допускается располагать под
жилыми комнатами или смежно с ними.
При всех наружных входах в жилые здания в реконструируемых
или модернизируемых домах следует предусматривать тамбуры с
минимальными размерами в плане 1,2×1,2 м. При средней температуре
наиболее холодной пятидневки ниже – 25°С до –35°С включительно в
зданиях с числом этажей более 10 проектируются двойные тамбуры, при
прочих значениях температуры двойные тамбуры принимаются по [1].
При модернизации жилых домов или их реконструкции, в том
числе с надстройкой до отметки пола верхнего этажа не более +26,5 м (до
10 этажей включительно), при специальных обоснованиях допускается
устройство организованного наружного водостока.
Существующие вентиляционные каналы в капитальных стенах
желательно использовать для вновь создаваемых вентиляционных
систем. Если это затруднительно, то новые вентканалы располагают у
внутренних стен в приставных коробах из гипсокартона, оцинкованной
стали и других материалов. Минимальное сечение коробов 120×120 мм.
При
перепланировке
реконструируемых
или
модернизируемых зданий не допускается:
− устраивать оконные и дверные проёмы в несущих стенах
панельных и крупноблочных зданий, а также в стенах из облегчённых
кладок;
− устраивать проёмы в капитальных стенах, разделяющих здание
на изолированные участки, или в перегородках, служащих
противопожарными преградами;
− устраивать перегородки, примыкающие к середине оконного
проёма;
11
− располагать входы в жилые комнаты непосредственно с улицы
или лестничной клетки без передних;
− размещать входы в жилые комнаты и уборные из кухонь;
− устраивать общие комнаты шириной менее 3,2 м, а спальни
шириной менее 2,25 м.
После перепланировки квартир продолжительность инсоляции
должна соответствовать требованиям СП 42.13330.2016. Свод правил.
Градостроительство. Планировка и застройка городских и сельских
поселений. Актуализированная редакция СНиП 2.07.01-89*[2],
инсоляция должна быть обеспечена: в одно-, двух- и трёхкомнатных
квартирах – не менее, чем в одной комнате; в четырёх-, пяти-, шестикомнатных – не менее, чем в двух комнатах.
В центральных и исторических районах городов нормативная
продолжительность инсоляции сокращается на 0,5 ч. Для нормальной
инсоляции оптимальная ориентация жилых комнат квартир должна быть
восточной, юго- восточной, южной и юго- западной. Для кухни
оптимальной считается северная ориентация (рисунок 2)
Рисунок 2 - Ориентация жилых помещений из условий обеспечения
требуемого времени инсоляции с одновременным исключением перегрева:
а) -для I и II климатических районов; б) -то же, при преобладающих северных ветрах;
в) - для III и IV климатических районов; 1- допустимая ориентация;
2- недопустимая ориентация
Кроме перечисленных требований и условий при любом
переоборудовании жилых домов необходимо соблюдать все положения
действующих СНиПов и других нормативных документов по
строительству.
Выше рассмотрены нормативные требования и рекомендации,
предъявляемые
нормативными
документами
к
зданиям
государственного и муниципального жилищного фонда. В случаях
другой принадлежности зданий площади квартир и отдельных
помещений, а также размеры коридоров, прихожих и других могут быть
значительно большими установленных нормативных величин. Нижние
12
нормативные границы не должны нарушаться во всех случаях вне
зависимости от принадлежности жилищного фонда.
4 Содержание разделов расчетно-пояснительной записки и
графической части
В состав расчетно-пояснительной записки КП входит:
- титульный лист (приложение А);
- задание на выполнение курсового проекта;
- содержание пояснительной записки;
- введение;
- основная часть, включающая разделы: описание существующего
здания; выбор метода переустройства здания и его реконструкции;
расчетно-конструктивная
часть;
расчёт
технико-экономических
показателей представляемого проектного решения;
- заключение (выводы);
- список использованных источников.
Графическая
часть
представляется
чертежами
здания,
предназначенного для реконструкции. Если здание имеет две секции, то
с левой стороны плана здания до оси симметрии нужно показать план на
отметке 0.000, а после оси симметрии – план верхнего этажа в масштабе
1:100, 1:50. Фасад здания – 1:100; 1:50. Поперечный разрез (по лестнице)
1:100 (1:50). Схема расположения фундаментов – 1:200 (1:100), для одной
секции. Схема расположения плит перекрытий – 1:200 (1:100), для одной
секции. Схема расположения несущих элементов чердачного перекрытия
(например, наслонных деревянных стропил) – 1:200 (1:100), над одной из
секций.
После реконструкции здания студентом должны быть отражены
принятые решения:
− по модернизации планировочного решения квартир;
− на первоначальном планировочном решение на плане, выполненном
тонкими линиями, можно нанести принятыми условными обозначениями
месте закладки существующих проемов в капитальных каменных
кирпичных стенах.
Конструктивная часть проекта представляется 2–3 узлами
конструкций в масштабе 1:20, отражающими реконструкционные
мероприятия связанные с повышением теплоизоляции наружных стен,
цокольных и чердачных перекрытий в соответствии с нормативными
требованиями.
13
В полносборных домах должна предусматриваться замена
совмещенных
плоских
невентилируемых
крыш
чердачными
вентилируемыми либо мансардами.
5 Расчетная часть
5.1 Определение технического состояния здания
Физический износ зданий (материальный, технический) — это
полная или частичная утрата зданиями эксплуатационных качеств,
вызванная внешними и внутренними воздействиями, условиями
эксплуатации и длительностью существования.
Определение физического износа здания по сроку
эксплуатации
Год постройки здания Группа капитальности Средний нормативный срок эксплуатации -
лет.
Физический износ определяем по формуле:
Тэ
Фэ = ⋅ 100%
Т
где
Тэ — срок эксплуатации здания(сооружения)
Т— средний нормативный срок эксплуатации
По таблице Б.1, приложения Б определяем техническое состояние
здания по величине физического износа.
Данный метод определения физического износа является
неточным, так как не отражает фактический физический износ каждой
конструкции. Его можно использовать на стадии планирования
проведения капитального ремонта при отсутствии данных.
14
Моральный износ здания
Моральный износ – величина, характеризующая степень
несоответствия основных параметров, определяющих условия
проживания, объем и качество предоставляемых услуг современным
требованиям.
Количественная оценка морального износа жилых зданий
требуется для обоснованного установления очередности при назначении
зданий на капитальный ремонт, а также для определения социальноэкономической эффективности ремонтно - реконструктивных работ.
Количественную оценку морального износа по архитектурно планировочному решению здания, определяем по таблице Б.2
приложения Б.
По совокупности признаков физического и морального износа в
соответствии с таблицей Б.3 приложения Б делается вывод о техническом
состоянии здания, даются рекомендации о необходимости проведения
капитального ремонта или реконструкции.
Капитальный
ремонт
рекомендуется
проводить
при
физическом износе от 10 % до 65 % (группа зданий по физическому
износу 2, 3, 4, 5), но незначительный моральный износ (группа зданий по
моральному износу 1, 2).
Для жилых зданий с моральным износом 3, 4 группы и
физическим износом 4, 5 группы рекомендуется проведение
реконструкции.
Здания с физическим износом 6 группы не подлежат
капитальному ремонту и реконструкции, в них проводят текущий
ремонт для поддержания безопасного проживания с последующим
сносом здания.
Здания 1 группы подлежат проведению в них текущего ремонта.
5.2 Теплотехнический расчёт ограждающих конструкций
Выполняется теплотехнический расчет наружной стены,
перекрытий с определением необходимого утепления существующей
конструкции. Расчет приводится в пояснительной записке, на
чертеже вычерчивается конструктивное решение какого-либо узла
наружной стены.
Целью
расчёта
является
определение
толщины
теплоизоляционного слоя в заданной типовой конструкции наружного
ограждения для реконструируемого здания.
15
Расчёт теплозащитных характеристик производим для наружной
стены, чердачного перекрытия, перекрытия над подвалом (пол первого
этажа).
Пример оформления теплотехнических расчётов приведён в
приложении Г.
Алгоритм выполнения расчёта:
1. Сбор и подготовка исходных данных:
- район строительства – по заданию КР
- назначение здания – жилой дом
- расчетная температура внутреннего воздуха [прил. В., табл.В.1]
- расчетная относительная влажность внутреннего воздуха [прил. В.,
табл.В.1]
- расчетная температура наружного воздуха [4, табл.3.1]
- средняя температура отопительного периода [4, табл.3.1]
- продолжительность отопительного периода [4, табл.3.1]
- состав ограждающих конструкций - по проекту
2.
Определение
условий
эксплуатации
ограждающих
конструкций:
- по району строительства – зона влажности [5, прил. А]
- по температуре и относительной влажности воздуха помещений –
влажностный режим помещений [5, табл.1];
- условия эксплуатации – А или Б.
3. Определение расчетных коэффициентов теплопроводности
материалов: [5, прил.Т, табл.Т1];
4.Определяем
сопротивление
теплопередачи
наружного
ограждения, требуемое из условий энергосбережения по таблице В.1
приложения В или формуле из примечания 1:
Градусо-сутки отопительного периода следует определять:
ГСОП= (tв- tоп) zоп,
где tв - расчётная температура внутреннего воздуха, °С;
tоп – средняя температура за отопительный период, °С;
zоп – продолжительность отопительного периода, сут./год.
5.Определяем термическое сопротивление материальных слоёв
конструкции многослойного ограждения без теплоизоляционного слоя:
1
𝛿𝑖
1
𝑛
𝑅0 =
+ Σ𝑖=1
+
𝛼в
𝜆𝑖 𝛼 н
16
где αв - коэффициент тепловосприятия внутренней поверхности,
ограждающей конструкций, Вт/ (м2 ∙°С) [5, табл.4];
αн - коэффициент теплоотдачи наружной поверхности ограждающей
конструкции, Вт/ (м2 ∙°С) [5, табл.6];
δi - толщина i-го материального слоя в конструкции многослойного
ограждения, (м2 ∙°С/Вт)
λi – расчётный коэффициент теплопроводности i-го материального слоя
Вт/ (м °С);
6. Определяем требуемое термическое сопротивление утеплителя в
наружном ограждении:
тр
тр
𝑅ут = 𝑅0 − 𝑅0
7. Определяем требуемую толщину теплоизоляционного слоя:
тр
тр
𝛿ут = 𝑅ут × 𝜆ут ,
где λут – коэффициент теплопроводности теплоизоляционного материала
Вт/ (м °С).
Округляем требуемую толщину теплоизоляционного слоя до
строительной величины, кратной 5 мм, так что бы выполнялось
тр
требование δут ≥ 𝛿ут
8.
Определяем
фактическое
теплоизоляционного слоя:
ф
термическое
сопротивление
𝛿ут
𝜆ут
термическое
сопротивление
𝑅ут =
9.
Определяем
фактическое
наружного ограждения:
ф
ф
𝑅0 = 𝑅0 + 𝑅ут
ф
тр
при этом должно выполняться условие 𝑅0 ≥ 𝑅0
10. Определяем толщину ограждения:
𝑛
𝛿 = Σ𝑖=1
𝛿𝑖
Если толщина ограждающих конструкций превышает строительнонормативные значения, то необходимо для заданного района
строительства принять другой утеплитель с меньшим коэффициентом
теплопроводности.
17
11. Определяем расчётный температурный перепад:
∆𝑡0 =
𝑛𝑡 (𝑡в −𝑡н)
тр
𝑅0
×𝛼в
;
где nt – коэффициент, учитывающий зависимость положения наружной
поверхности ограждающих конструкций по отношению к наружному
воздуху, определяемый по формуле:
где tв *, tот * - средняя температура внутреннего и наружного воздуха для
данного помещения, °С;
tн - расчётная температура наружного воздуха в холодный период
года, °С, принимаемая равной средней температуре наиболее холодной
пятидневки обеспеченностью 0,92 по [4, табл.3.1]
αвкоэффициент
теплоотдачи
внутренней
поверхности
ограждающих конструкций, Вт/(м2·ºС), принимаем по [5, табл.4].
Сравниваем полученное значение с нормируемым температурным
перепадом между температурой внутреннего воздуха и температурой
внутренней поверхности ограждающей конструкции по таблице В.3
приложения В.
5.3 Конструктивные особенности теплозащит наружных стен
С теплотехнической точки зрения различают три вида наружных
стен по числу основных слоёв: однослойные, двухслойные и трёхслойные.
Однослойные
стены
выполняют
из
конструкционнотеплоизоляционных
материалов,
совмещающих
несущие
и
теплозащитные функции. В трёхслойных ограждениях с защитными
слоями на точечных (гибких, шпоночных) связях рекомендуется
применять утеплитель из минеральной ваты, стекловаты или
пенопластов, также из ячеистых бетонов с толщиной, устанавливаемой
по расчёту с учётом теплопроводных включений от связей. В этих
ограждениях соотношение толщин наружных и внутренних слоев
должно быть не менее 1:1,25 при минимальной толщине наружного слоя
50 мм.
В двухслойных стенах предпочтительно расположение
утеплителя снаружи. Используют два варианта наружного утеплителя:
18
системы с наружным покровным слоем без зазора и системы с
воздушным зазором между наружным облицовочным слоем и
утеплителем (рисунок 3).
а)
б)
Рисунок 3. Варианты утепления наружной стены с "мокрым" оштукатуриванием
прикрепленного к стене утеплителя (а) и с облицовкой утепленной стены сборными
декоративными плитами и устройством вентилируемой воздушной прослойкой (б).
Не рекомендуется применять теплоизоляцию с внутренней
стороны из-за возможного накопления влаги в теплоизоляционном слое,
однако в случае необходимости такого применения поверхность со
стороны помещения должна иметь сплошной и долговечный
пароизоляционный слой.
При проектировании стен с невентилируемыми воздушными
прослойками следует руководствоваться следующими рекомендациями:
- размер высоты прослойки должен быть не более высоты этажа и не
более 6 м, толщина - не менее 40 мм (10 мм при устройстве
отражательной теплоизоляции);
- воздушные прослойки следует разделять глухими диафрагмами из
негорючих материалов на участки размером не более 3 м;
- воздушные прослойки рекомендуется располагать ближе к холодной
стороне ограждения.
При проектировании стен с вентилируемой воздушной
прослойкой
(стены
с
вентилируемым
фасадом)
следует
руководствоваться следующими рекомендациями:
- воздушная прослойка должна быть толщиной не менее 60 и не более
150 мм, и ее следует размещать между наружным слоем и
теплоизоляцией; следует предусматривать рассечки воздушного потока
по высоте каждые три этажа из перфорированных перегородок;
19
- при расчете приведенного сопротивления теплопередаче следует
учитывать все теплопроводные включения, в том числе крепежные
элементы облицовки и теплоизоляции;
- наружный слой стены должен иметь вентиляционные отверстия,
суммарная площадь которых определяется из расчета 75 см² на 20 м²
площади стен, включая площадь окон;
- нижние (верхние) вентиляционные отверстия, как правило, следует
совмещать с цоколями (карнизами), причем для нижних отверстий
предпочтительно совмещение функций вентиляции и отвода влаги;
- применять жесткие теплоизоляционные материалы плотностью не
менее 80-90 кг/м³, имеющие на стороне, обращенной к прослойке, более
плотные поверхностные слои утеплителя или покрытия из стеклосетки с
ячейками размерами не более 4x4 мм или стеклоткани; не следует
применять горючие утеплители; применение мягких теплоизоляционных
материалов не рекомендуется;
- при использовании в качестве наружного слоя облицовки из плит
искусственных или натуральных камней горизонтальные швы должны
быть раскрыты (не должны заполняться уплотняющим материалом).
При наличии в конструкции теплозащиты теплопроводных
включений необходимо учитывать, что:
- несквозные включения целесообразно располагать ближе к теплой
стороне ограждения;
- в сквозных, главным образом, металлических включениях (профилях,
стержнях, болтах, оконных рамах) целесообразно предусматривать
вставки (разрывы мостиков холода) из материалов с коэффициентом
теплопроводности не выше 0,35 Вт/(м°С).
У первого способа есть два существенных недостатка – отделку
фасада можно выполнять только в теплое время года, а в качестве
утеплителя применять только жесткие материалы.
Преимуществом второго способа утепления наружных стен
является большой ассортимент утеплителя и облицовочных материалов
и возможность выполнения строительных работ при любых
климатических условиях и наружных температурах.
Увеличение толщины стены при ее утеплении требует решения
примыкания новых слоев к оконным и дверным проемам. При мокрой
штукатурке – выполняют оштукатуривание откосов. При плитной
облицовке применяют плоские элементы или пространственные рамки –
наличники обрамления проемов. Применение таких элементов придает
законченность конструкции и вносит новый композиционный мотив в
решение фасадов здания.
20
6 Определение технико-экономических показателей
Выполняется расчёт технико-экономических показателей
представляемого проектного решения в соответствии с действующими
нормативными документами, в зависимости от назначенного
преподавателем места расположения объекта реконструкции, в качестве
критерия принимаются требования СП 54.1333.2022 «Здания жилые
многоквартирные» (актуализированная редакция СНиП 31-01-2003) [1]
Для оценки проектных решений жилых зданий применяется ряд
архитектурно планировочных показателей, а именно:
• жилая площадь квартир, м2
• общая площадь здания, м2
• коэффициент К1
Оценка различных вариантов проектных решений жилых домов
производится методом сравнительного анализа с помощью плоскостного
планировочного коэффициента К1, характеризующего рациональность
использования площадей, определяется как отношение жилой площади
Кжил к общей площади Кобщ.:
К1 = Кжил/ Кобщ
Коэффициент К1 зависит от количества комнат в квартире.
Его оптимальное значение принимается в пределах К1 = 0,5 - 0,7.
Таблица 3. Технико-экономические показатели планировочного
решения модернизированных квартир
Номер
квартиры
1
2
3
4
5
6
7
8
Тип
квартиры по
проекту
Жилая
площадь,
м2
Общая
площадь,
м2
К1
Нормативная
площадь по
СНиП
Отклонение
от нормы
м2
%
А
1А
2А
2Б
3А
3Б
4А
4Б
Для жилищ 1 и 2 категории допускается превышение
нормативного минимума площади квартир до 15%. Уменьшение общей
21
площади квартир ниже нормативного минимума для жилищ 2 категории
не допускается.
Результат расчета в табличной форме представляется на месте
с чертежом плана реконструкции (табл. 3).
Примечание:
1. Индексы А обозначают минимальную величину.
2. Допускается возможность совмещения в здании квартир 1 и 2
категории комфортности (табл. 1).
ЗАКЛЮЧЕНИЕ (ВЫВОДЫ)
Заключение курсового проекта содержит окончательные выводы
по всей работе и показывает степень выполнения поставленных перед
студентом задач. Делаются выводы о практической применимости
(целесообразности) разработанного проекта. В заключительной части
проекта студент обязан показать преимущества, связанные с реализацией
проектных предложений.
22
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. СП 54.13330.2022. Здания жилые многоквартирные СНиП 31-012003. Свод правил. Мин. строительства и жилищно-коммунального
хозяйства Рос. Федерации: изд.офиц.: утв. и введен Приказом
Министерства строительства и жилищно-коммунального хозяйства Рос.
Федерации от 13 мая 2022 г. N 361/пр.: введ. впервые: дата введения
2022-06-14 / разработан АО «ЦНИИПромзданий». - М.: ФГБУ "РСТ",
2022.- 49 с.
2. СП 31-107–2004. Архитектурно-планировочные решения
многоквартирных жилых зданий. Свод правил. Госстрой России: изд.
офиц. – утв. и введен с 1 февраля 2005 г. приказом ФГУП ЦНС N 03 от
12 мая 2004 г. введ. впервые:. 01.02.2005. / разработан ФГУП ЦНС,
МНИИТЭП, ОАО "ЦНИИЭПжилища" – М.: ФГУП ЦПП, 2005 – 75 с.
3. СП 59.13330.2020. Доступность зданий и сооружений для
маломобильных групп населения СНиП 35-01-2001 (с Изменением N 1).
Свод правил. Мин. строительства и жилищно-коммунального хозяйства
Рос. Федерации: изд.офиц.: утв. Приказом Мин. строительства и
жилищно-коммунального хозяйства Рос. Федерации от 30 декабря 2020
г. N 904/пр. введ. впервые: дата введения 2021-07-01. / разработан
АО "ЦНИИПромзданий", Департамент труда и социальной защиты
населения города Москвы, Экспертно-консультационный центр
"Эврика", ООО "Институт прикладных транспортных исследований" М.: Стандартинформ, 2021 - 69 с.
4. СП 131.13330.2020. "СНиП 23-01-99* Строительная
климатология" Свод правил. Мин. строительства и жилищнокоммунального хозяйства Рос. Федерации: утв. и введен приказом
Министерства строительства и жилищно-коммунального хозяйства РФ
от 24 декабря 2020 г. N 859/пр. введ. впервые: дата введения 2021-06-25/
разработан НИИСФ РААСН, ФГБУ "ГГО" - М.: Стандартинформ, 2021 –
115 с.
5. СП 50.13330.2012. Свод правил. Актуализированная редакция
СНиП 23-02-2003 Тепловая защита зданий. изд. офиц.: утв. и введен в
действие Приказом Минрегион России от 30 июня 2012 г. N 265 Дата
введения 1 июля 2013 года. / разработан НИИСФ РААСН.- М.:
Минрегион России, 2012 -101 с.
6. ГОСТ 30494-2011 Здания жилые и общественные. Параметры
микроклимата в помещениях. Приказ Федерального агентства по
техническому регулированию и метрологии от 12 июля 2012 г. № 191-ст
межгосударственный стандарт ГОСТ 30494—2011 введен в действие в
23
качестве национального стандарта Российской Федерации с 1 января
2013 г.
7. РЕКОМЕНДАЦИИ ПО МОДЕРНИЗАЦИИ ПЯТИЭТАЖНЫХ
ЖИЛЫХ ДОМОВ МАССОВЫХ СЕРИЙ ТИПОВЫХ ПРОЕКТОВ
Утверждены председателем Научно-технического совета, директором
института С.В. Николаевым (протокол № 42/40 от 21 /Х-1985 г.)
24
ПРИЛОЖЕНИЯ
25
Приложение А
(Образец титульного листа)
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ЛУГАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИМЕНИ ВЛАДИМИРА ДАЛЯ»
Институт строительства, архитектуры и жилищно-коммунального
хозяйства
Кафедра городского строительства и хозяйства
КУРСОВОЙ ПРОЕКТ
по дисциплине
«РЕКОНСТРУКЦИЯ ОБЪЕКТОВ ГОРОДСКОГО
СТРОИТЕЛЬСТВА И ХОЗЯЙСТВА»
Тема: «ПРОЕКТ МОДЕРНИЗАЦИИ ЖИЛОГО ДОМА»
Выполнил:
студент группы ________
_______________________
(Ф.И.О.)
(подпись)
Проверил:
ст. преподаватель
кафедры ГСХ
______________________
(Ф.И.О.)
(подпись)
Результаты защиты:
Члены комиссии:
_______________________
(Ф.И.О.)
г.Луганск, 202___
26
(подпись)
Приложение Б
Таблица Б.1 Укрупнённая шкала определения технического
состояния здания по величине физического износа
27
Таблица Б.2 Признаки морального износа
28
Таблица Б.3 Классификация (группировка) жилых зданий по
моральному износу
29
Таблица Б.4 Классификация (группировка) жилых зданий по
совокупности признаков физического и морального износа
30
Приложение В
Таблица В.1 оптимальная температура и допустимая относительная
влажность воздуха внутри здания для холодного периода года
31
Таблица В.2 Базовые значения требуемого сопротивления
теплопередаче ограждающих конструкций
32
Таблица В.3 Нормируемый температурный перепад между температурой
внутреннего воздуха и температурой внутренней поверхности ограждающей
конструкции
33
Приложение Г
Теплотехнический расчёт наружной стены:
Температура внутреннего воздуха:
Район строительства (проектирования):
Средняя температура наиболее
холодной пятидневки, обеспеченностью 0,92:
Средняя температура отопительного периода (tоп)
Продолжительность отопительного периода (Zоп)
Градусосутки отопительного периода (ГСОП)
Состав стенового ограждения:
Штукатурка:
расчетный коэффициент теплопроводности:
толщина слоя:
Кирпичная кладка
расчетный коэффициент теплопроводности:
толщина слоя:
Штукатурка
расчетный коэффициент теплопроводности:
толщина слоя:
Rockwool Фасад Баттс (РАСЧЕТНЫЙ СЛОЙ)
расчетный коэффициент теплопроводности:
толщина слоя:
принимаем:
Штукатурка
расчетный коэффициент теплопроводности:
толщина слоя:
Расчётные характеристики:
Расчетное сопротивление конструкции (Ro):
Требуемое сопротивление исходя
из санитарно-гигиенических условий (Ro_тр):
Требуемое сопротивление исходя
из условий энергосбережения (Ro_тр):
34
21,0 °C
Вологда
-32,0 °C
-4,8 °C
228 сут.
5882,40 °C×сут.
0,930
20 мм
0,870
510 мм
0,930
20 мм
0,050
133 мм
140 мм
0,930
10 мм
3,46 м2×°C/Bт
1,49 м2×°C/Bт
3,46 м2×°C/Bт
Теплотехнический расчет чердачного перекрытия:
Температура внутреннего воздуха:
Район строительства/ проектирования:
Средняя температура наиболее
холодной пятидневки, обеспеченностью 0,92:
Средняя температура отопительного периода (tоп)
Продолжительность отопительного периода (Zоп)
Градусосутки отопительного периода (ГСОП)
°C×сут.
Конструкция перекрытия:
Железобетонная плита
расчетный коэффициент теплопроводности:
толщина слоя:
Пароизоляция
расчетный коэффициент теплопроводности:
толщина слоя:
Rockwool Фасад Баттс (РАСЧЕТНЫЙ СЛОЙ)
расчетный коэффициент теплопроводности:
толщина слоя:
принимаем:
Стяжка
расчетный коэффициент теплопроводности:
толщина слоя:
Расчётные характеристики:
Расчетное сопротивление конструкции (Ro):
Требуемое сопротивление исходя
из санитарно-гигиенических условий (Ro_тр):
Требуемое сопротивление исходя
из условий энергосбережения (Ro_тр):
35
21,0 °C;
Вологда
-32,0 °C
-4,8 °C
228 сут.
5882,40
2,040
220 мм
0,160
3 мм
0,050
202 мм
210 мм
0,930
20 мм
4,40 м2×°C/Bт
2,03 м2×°C/Bт
4,40 м2×°C/Bт
